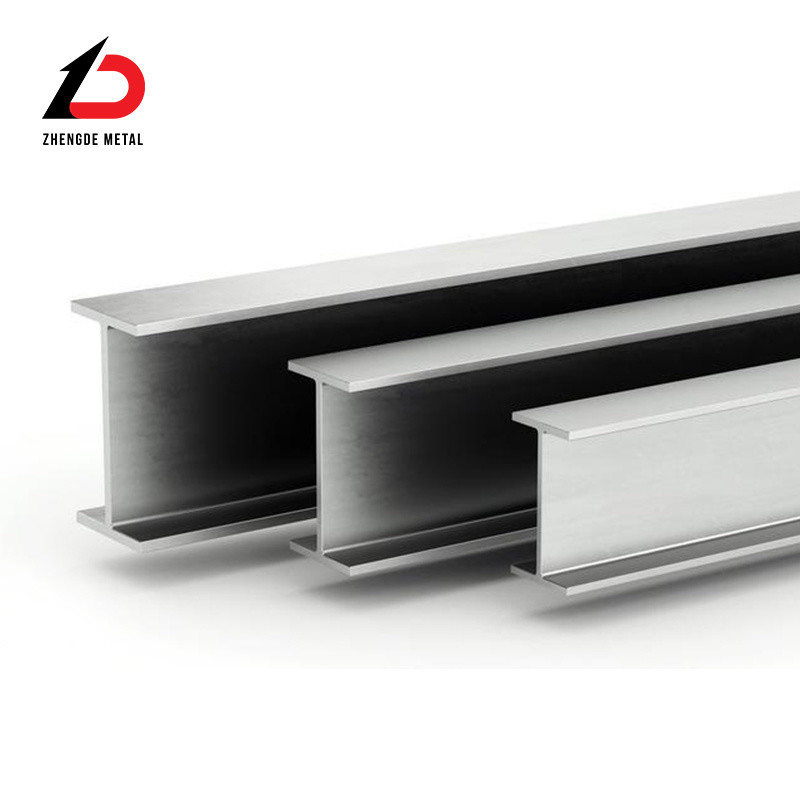

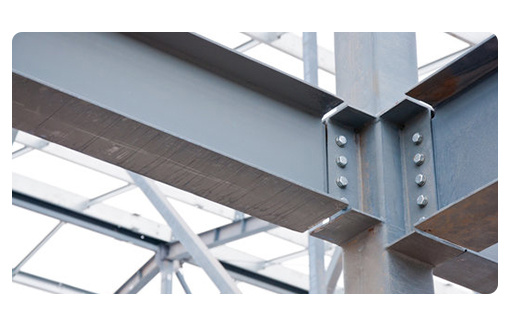

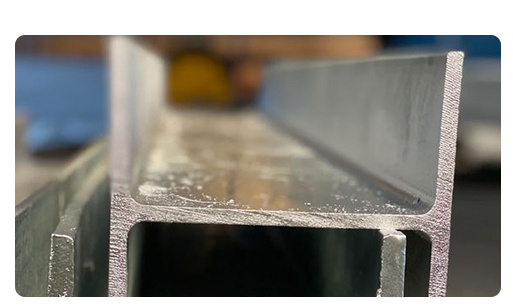

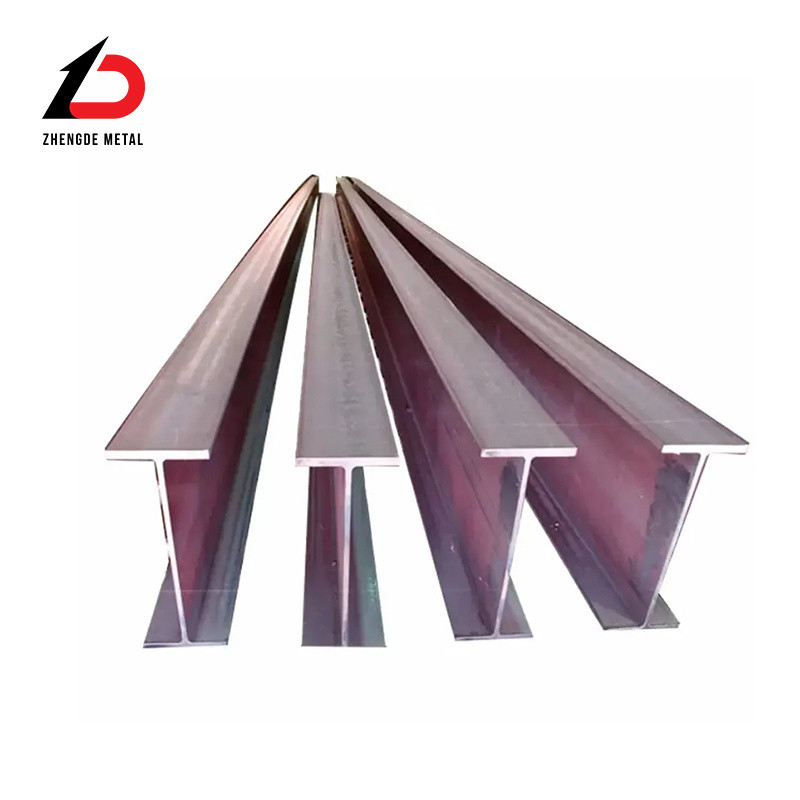

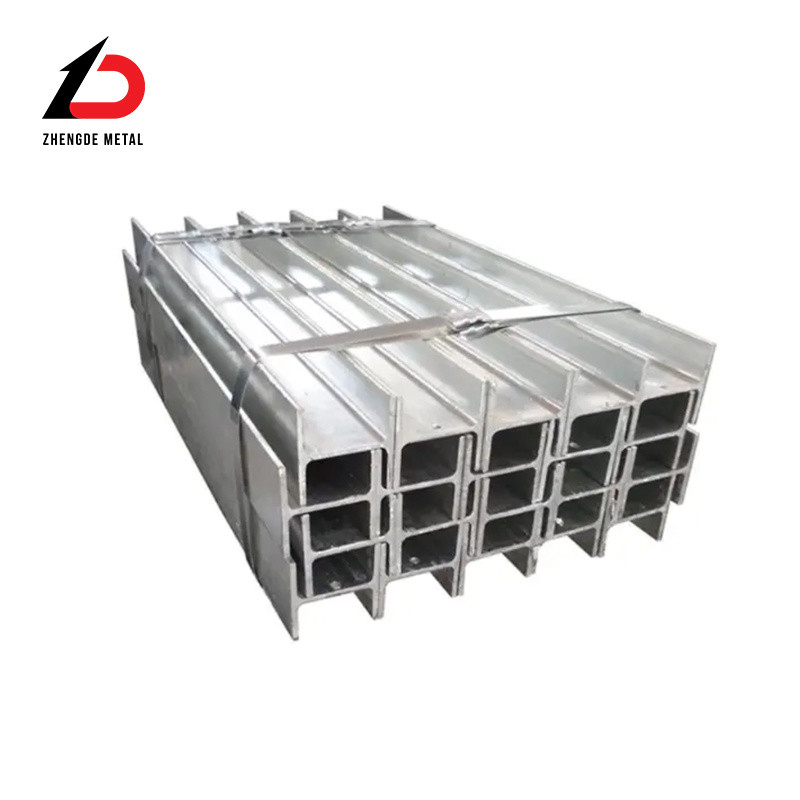

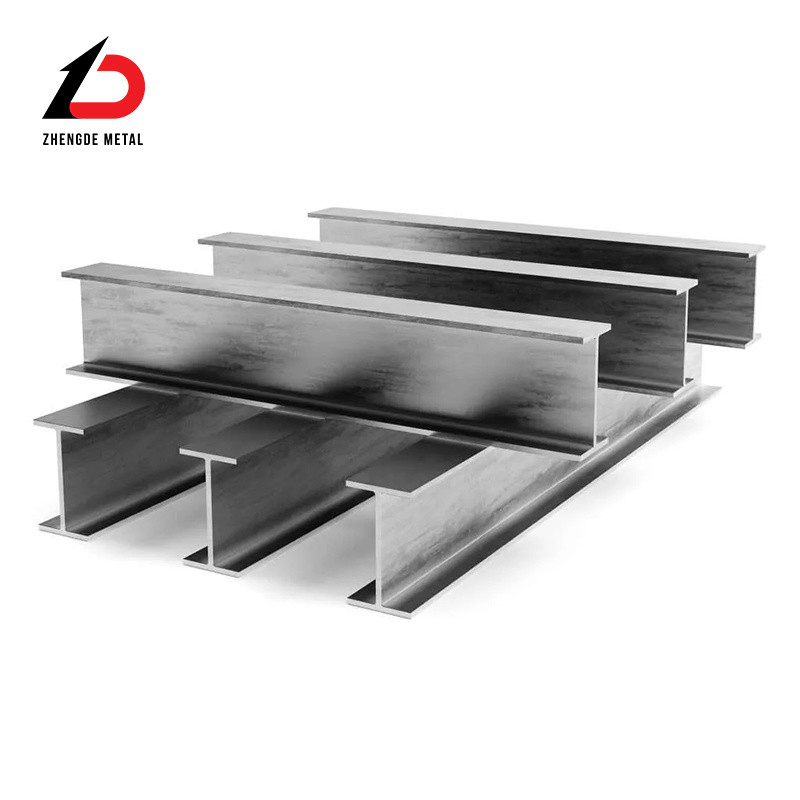

Thép hình H là một hồ sơ hiệu quả cao với phân bố diện tích cắt ngang tối ưu hơn và tỷ lệ sức mạnh/trọng lượng hợp lý hơn.Vì tất cả các bộ phận của thép hình H được sắp xếp theo góc phải, thép hình H có lợi thế chống uốn cong mạnh ở mọi hướng, xây dựng đơn giản, tiết kiệm chi phí và trọng lượng cấu trúc nhẹ, và đã được sử dụng rộng rãi.
Cột H tiêu chuẩn của Mỹ có ba lớp chất lượng chính: A36, A572, A992, v.v. Vật liệu A36 và vật liệu A572 đại diện cho thép cấu trúc carbon, và A992 là thép hợp kim thấp.
Thép phần chuẩn châu Âu UB series - thép phần H tiêu chuẩn Anh, được sử dụng trong các tòa nhà cấu trúc thép khác nhau, kỹ thuật hàng hải, năng lượng.Thép kênh tiêu chuẩn châu Âu, Đường H tiêu chuẩn châu Âu, cũng được sử dụng trong việc xây dựng cấu trúc tổng thể của các nền tảng dầu ngoài khơi, LNG, nhà máy lọc dầu và các cấu trúc thép mô-đun khác.
1Tiêu chuẩn thực hiện thông số kỹ thuật:
BS EN 10365-2017 thay thế tiêu chuẩn cũ EN10034-1993
2Tiêu chuẩn thực hiện vật liệu:
Vật liệu: S235JR/J0/J2, S275JR/J0/J2, S355JR/J0/J2/K2, S450J0
| Các chùm quang phổ biến | ||||||||||||||||
| Chi tiết:BS EN 10025-2:2004Kích thước:BS4-1:2005Sự khoan dung:BS EN 10034:1993 | ||||||||||||||||
| Định danh | h | b | s | t | Khu vực | IX | Ừ | IX | ôi | Zx | Zy | |||||
| mmxmmxkg/m | mm | mm | mm | mm | cm2 | cm4 | cm4 | cm | cm | cm3 | cm3 | |||||
| 127x76x13 | 127.0 | 76.0 | 4.0 | 7.6 | 16.5 | 473 | 55.7 | 5.35 | 1.84 | 74.6 | 14.7 | |||||
| 152x89x16 | 152.4 | 88.7 | 4.5 | 7.7 | 20.3 | 834 | 89.8 | 6.41 | 2.10 | 110 | 20.2 | |||||
| 178x102x19 | 177.8 | 101.2 | 4.8 | 7.9 | 24.3 | 1,356 | 137 | 7.48 | 2.37 | 153 | 27.0 | |||||
| 203x102x23 | 203.2 | 101.8 | 5.4 | 9.3 | 29.4 | 2,105 | 164 | 8.46 | 2.36 | 207 | 32.2 | |||||
| 203x133x25 | 203.2 | 133.2 | 5.7 | 7.8 | 32.0 | 2,340 | 308 | 8.56 | 3.10 | 230 | 46.0 | |||||
| 203x133x30 | 206.8 | 133.9 | 6.4 | 9.6 | 38.2 | 2,896 | 385 | 8.71 | 3.17 | 280 | 57.5 | |||||
| 254x102x22 | 254.0 | 101.6 | 5.7 | 6.8 | 28.0 | 2,841 | 119 | 10.10 | 2.06 | 224 | 23.5 | |||||
| 254x102x25 | 257.2 | 101.9 | 6.0 | 8.4 | 32.0 | 3,415 | 149 | 10.30 | 2.15 | 266 | 29.0 | |||||
| 254x102x28 | 260.4 | 102.2 | 6.3 | 10.0 | 36.1 | 4,005 | 179 | 10.50 | 2.22 | 308 | 35.0 | |||||
| 254x146x31 | 251.4 | 146.1 | 6.0 | 8.6 | 39.7 | 4,413 | 448 | 10.55 | 3.36 | 351 | 61.0 | |||||
| 254x146x37 | 256.0 | 146.4 | 6.3 | 10.9 | 47.2 | 5,537 | 571 | 10.80 | 3.48 | 433 | 78.0 | |||||
| 254x146x43 | 259.6 | 147.3 | 7.2 | 12.7 | 54.8 | 6,544 | 677 | 10.90 | 3.52 | 504 | 92.0 | |||||
| 305x102x25 | 305.1 | 101.6 | 5.8 | 7.0 | 31.6 | 4,455 | 123 | 11.87 | 1.97 | 292 | 24.2 | |||||
| 305x102x28 | 308.7 | 101.8 | 6.0 | 8.8 | 35.9 | 5,366 | 155 | 12.23 | 2.08 | 348 | 30.5 | |||||
| 305x102x33 | 312.7 | 102.4 | 6.6 | 10.8 | 41.8 | 6,501 | 194 | 12.47 | 2.15 | 416 | 37.9 | |||||
| 305x127x37 | 304.4 | 123.4 | 7.1 | 10.7 | 47.2 | 7,171 | 336 | 12.30 | 2.67 | 471 | 54.5 | |||||
| 305x127x42 | 307.2 | 124.3 | 8.0 | 12.1 | 53.4 | 8,196 | 389 | 12.40 | 2.70 | 534 | 62.6 | |||||
| 305x127x48 | 311.0 | 125.3 | 9.0 | 14.0 | 61.2 | 9,575 | 461 | 12.50 | 2.74 | 616 | 73.6 | |||||
| 305x165x40 | 303.4 | 165.0 | 6.0 | 10.2 | 51.3 | 8,503 | 764 | 12.90 | 3.86 | 560 | 93.0 | |||||
| 305x165x46 | 306.6 | 165.7 | 6.7 | 11.8 | 58.7 | 9,899 | 896 | 13.00 | 3.90 | 646 | 108 | |||||
| 305x165x54 | 310.4 | 166.9 | 7.9 | 13.7 | 68.8 | 11,700 | 1063 | 13.00 | 3.93 | 754 | 127 | |||||
| 356x127x33 | 349.0 | 125.4 | 6.0 | 8.5 | 42.1 | 8,249 | 280 | 14.00 | 2.58 | 473 | 45.0 | |||||
| 356x127x39 | 353.4 | 126.0 | 6.6 | 10.7 | 49.8 | 10,172 | 358 | 14.30 | 2.68 | 576 | 57.0 | |||||
| 356x171x45 | 351.4 | 171.1 | 7.0 | 9.7 | 57.3 | 12,070 | 811 | 14.50 | 3.76 | 687 | 95.0 | |||||
| 356x171x51 | 355.0 | 171.5 | 7.4 | 11.5 | 64.9 | 14,140 | 968 | 14.80 | 3.86 | 796 | 113 | |||||
| 356x171x57 | 358.0 | 172.2 | 8.1 | 13.0 | 72.6 | 16,040 | 1108 | 14.90 | 3.91 | 896 | 129 | |||||
| 356x171x67 | 363.4 | 173.2 | 9.1 | 15.7 | 85.5 | 19,460 | 1362 | 15.10 | 3.99 | 1,071 | 157 | |||||
| 406x140x39 | 398.0 | 141.8 | 6.4 | 8.6 | 49.7 | 12,508 | 410 | 15.90 | 2.87 | 629 | 58.0 | |||||
| 406x140x46 | 403.2 | 142.2 | 6.8 | 11.2 | 58.6 | 15,685 | 538 | 16.40 | 3.03 | 778 | 76.0 | |||||
| 406x178x54 | 402.6 | 177.7 | 7.7 | 10.9 | 69.0 | 18,720 | 1021 | 16.50 | 3.85 | 930 | 115 | |||||
| 406x178x60 | 406.4 | 177.9 | 7.9 | 12.8 | 76.5 | 21,600 | 1203 | 16.80 | 3.97 | 1,063 | 135 | |||||
| 406x178x67 | 409.4 | 178.8 | 8.8 | 14.3 | 85.5 | 24,330 | 1365 | 16.90 | 3.99 | 1,189 | 153 | |||||
| 406x178x74 | 412.8 | 179.5 | 9.5 | 16.0 | 94.5 | 27,310 | 1545 | 17.00 | 4.04 | 1,323 | 172 | |||||
| 457x152x52 | 449.8 | 152.4 | 7.6 | 10.9 | 66.6 | 21,370 | 645 | 17.90 | 3.11 | 950 | 85.0 | |||||
| 457x152x60 | 454.6 | 152.9 | 8.1 | 13.3 | 76.2 | 25,500 | 795 | 18.30 | 3.23 | 1,122 | 104 | |||||
| 457x152x67 | 458.0 | 153.8 | 9.0 | 15.0 | 85.6 | 28,930 | 913 | 18.40 | 3.27 | 1,263 | 119 | |||||
| 457x152x74 | 462.0 | 154.4 | 9.6 | 17.0 | 94.5 | 32,670 | 1047 | 18.60 | 3.33 | 1,414 | 136 | |||||
| 457x152x82 | 465.8 | 155.3 | 10.5 | 18.9 | 104.5 | 36,590 | 1185 | 18.70 | 3.37 | 1,571 | 152.5 | |||||
| 457x191x67 | 453.4 | 189.9 | 8.5 | 12.7 | 85.5 | 29,380 | 1452 | 18.50 | 4.12 | 1,296 | 153 | |||||
| 457x191x74 | 457.0 | 190.4 | 9.0 | 14.5 | 94.6 | 33,320 | 1671 | 18.80 | 4.20 | 1,458 | 176 | |||||
| 457x191x82 | 460.0 | 191.3 | 9.9 | 16.0 | 104.5 | 37.050 | 1871 | 18.80 | 4.23 | 1,611 | 196 | |||||
| 457x191x89 | 463.4 | 191.9 | 10.5 | 17.7 | 113.8 | 41,020 | 2089 | 19.00 | 4.29 | 1,770 | 218 | |||||
| 457x191x98 | 467.2 | 192.8 | 11.4 | 19.6 | 125.3 | 45,730 | 2347 | 19.10 | 4.33 | 1,957 | 243 | |||||
| Phần H của Nhật Bản | ||||||||||||||||
| Chi tiết:BS EN 10025-2:2004Kích thước:JIS G3192:2008Sự khoan dung:JIS G3912:2008 | ||||||||||||||||
| Định danh | h | b | s | t | Khu vực | IX | Ừ | IX | ôi | Zx | Zy | |||||
| mmxmmxkg/m | mm | mm | mm | mm | cm2 | cm4 | cm4 | cm | cm | cm3 | cm3 | |||||
| 100x100x16.9 | 100 | 100 | 6 | 8 | 21.59 | 378 | 134 | 4.18 | 2.49 | 75.6 | 26.7 | |||||
| 125x125x23.6 | 125 | 125 | 6.5 | 9 | 30.00 | 839 | 293 | 5.29 | 3.13 | 134 | 46.9 | |||||
| 150x75x14.0 | 150 | 75 | 5 | 7 | 17.85 | 666 | 49.5 | 6.11 | 1.66 | 88.8 | 13.2 | |||||
| 175x90x18.0 | 175 | 90 | 5 | 8 | 22.90 | 1,210 | 97.5 | 7.26 | 2.06 | 138 | 21.7 | |||||
| 200x100x17.8 | 198 | 99 | 4.5 | 7 | 22.69 | 1,540 | 113 | 8.25 | 2.24 | 156 | 22.9 | |||||
| 200x100x20.9 | 200 | 100 | 5.5 | 8 | 26.67 | 1,810 | 134 | 8.23 | 2.24 | 181 | 26.7 | |||||
| 250x125x25.1 | 248 | 124 | 5 | 8 | 31.99 | 3,450 | 255 | 10.4 | 2.82 | 278 | 41.1 | |||||
| 250x125x29.0 | 250 | 125 | 6 | 9 | 36.97 | 3,960 | 294 | 10.4 | 2.82 | 317 | 47.0 | |||||

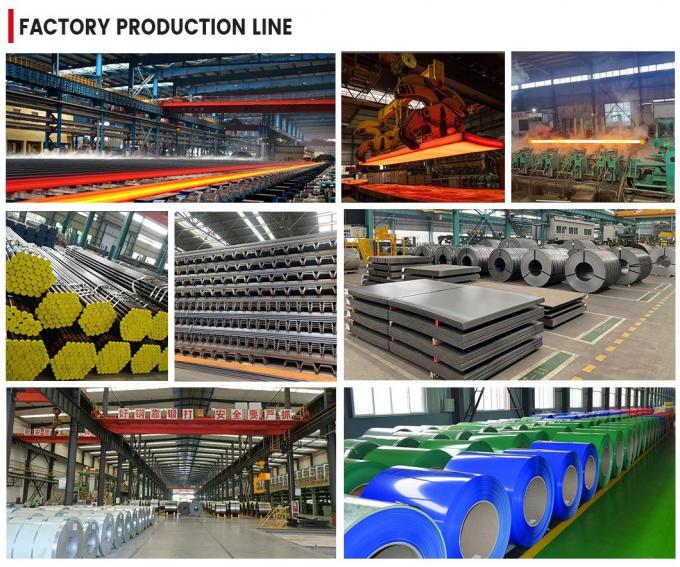

Shandong Zhengde Metal Manufacturing Co., Ltd.là một công ty sản xuất và bán hàng tích hợp cuộn thép cán nóng, cuộn thép cán lạnh, cuộn thép kẽm, cuộn thép phủ màu, thép cắt, ống thép, dây thép, lưới kim loại,thép không gỉ, nhôm, đồng và các sản phẩm kim loại khác tích hợp các doanh nghiệp lớn.với hơn 100 dây chuyền sản xuất, 4 phòng thí nghiệm được quốc gia công nhận, 2 trung tâm kỹ thuật kỹ thuật và 5 trung tâm công nghệ doanh nghiệp. Các sản phẩm được xuất khẩu sang hơn 50 quốc gia và khu vực như Bắc Mỹ,Nam Mỹ, Châu Âu, Châu Phi, Châu Đại Dương, Trung Đông và Đông Nam Á.
